本手冊中的約定：

1. 儀器面闆上的按鍵稱為“鍵”或“按鍵”，屏幕上顯示的按鍵稱為“按鈕”。

2. 背景色為深灰色、帶方框的文字表示它是儀器面闆上的一個鍵或儀器屏幕上功能按鈕區上顯示的某一個按鍵，如确認表示儀器面闆上的“确認”鍵，文件表示用于調用文件管理模塊的按鈕。

3. 本說明書中采取以下簡稱：

1. 超聲回彈綜合法檢測混凝土抗壓強度，簡稱測強；

2. 超聲法檢測混凝土内部不密實區和空洞，簡稱測缺；

3. 聲波透射法檢測樁身完整性，簡稱測樁；

4. 單面平測法裂縫深度檢測，簡稱測縫。

4. 除了本手冊中介紹的内容外，用戶在使用超聲儀的過程中，如果操作不當或出現異常情況，超聲儀會自動顯示一些提示信息以幫助用戶解決問題。

第一章  概  述

1. 簡介

NM-4A 非金屬超聲檢測分析儀是應用超聲脈沖檢測技術對混凝土、岩石陶瓷、石墨、塑料等非金屬材料和構件進行無損檢測的智能化儀器。它集超聲波發射、雙通道同步接收、數字信号高速采集、聲參量自動檢測、數據分析處理、結果實時顯示、數據存儲與輸出等功能于一身。可用于強度檢測、結構内部缺陷和裂縫檢測、勻質性、損傷層厚度檢測、混凝土基樁完整性檢測及材料力學、物理性能檢測等。

2. 工作原理

圖1.1是NM-4A非金屬超聲檢測分析儀（以下簡稱儀器）工作原理示意框圖。主要由高壓發射與控制系統、 程控放大與衰減系統、數據采集系統、專用微機系統四部分組成。

高壓發射系統受同步信号控制産生的高壓脈沖激勵發射換能器，将電信号轉換為超聲波信号傳入被測介質，由接收換能器接收透過被測介質的超聲波信号并将其轉換成電信号。接收信号經程控放大與衰減系統作自動增益調整後輸送給數據采集系統。數據采集系統将數字信号快速傳輸到專用微機系統中，微機通過對數字化的接收信号分析得出被測對象的聲參量。

在功能完善的軟件支持下，本儀器充分發揮計算機的運算、分析與控制功能，使之成為集發射激勵、信号接收、數據采集、自動檢測、結果分析、顯示打印、數據輸入輸出于一體的高智能化儀器。此外，儀器内的數據文件可方便地傳輸至計算機中，通過随機配套的Windows平台下的分析處理軟件進行後期分析處理。

3. 主要技術指标

表1.1

第二章 儀器組成及維護要求

1. 儀器

儀器示意圖（見圖2.1）

圖2.1儀器裝箱示意圖

2.1.1電源開關

打開、關閉儀器電源。

2.1.2鍵盤

操作儀器。

2.1.3電源指示燈

儀器供電指示。亮綠燈表示供電電壓正常。當指示燈由綠色變為橙色時，表示供電電壓低且接近下限值，當指示燈變為紅色時，表示電壓低于下限值，應盡快進行數據存盤并更換電池。

2.1.4顯示屏

儀器顯示輸出。

2.1.5傳輸口

用于儀器和計算機之間的數據傳輸，可将檢測數據傳輸到計算機中。操作方法詳見5.2.6節。

2.1.6打印口

用于打印輸出數據、波形或分析處理結果。儀器通過該口與打印機相連，可實現現場打印，還可以用于數據傳輸和升級。

2.1.7發射口

連接發射換能器。用于輸出激勵換能器的高壓脈沖。

2.1.8觸發口

用于接收外部觸發信号（同步信号）。

2.1.9接收1

與接收換能器相連，通過儀器接收通道1接收透過被測介質的超聲波信号。

2.1.10接收2

與接收換能器相連，通過儀器接收通道2接收透過被測介質的超聲波信号。

2.2儀器配件

儀器箱内有以下配件如表2.1、圖2.2所示。

表2.1

圖2.2儀器裝箱示意圖

2.3儀器維護

為了更好使用本儀器，請您使用前仔細閱讀用戶手冊。在使用中請注意以下事項：

• 防  震：儀器在搬運過程中應防止劇烈震動。

• 防  熱：工作環境溫度應在0℃～40℃之間。

• 防  磁：使用時盡量避開電焊機、電鋸等強電磁場幹擾源。

• 防腐蝕：在潮濕、灰塵、腐蝕性氣體環境中使用時應加必要的防護措施。

• 儲  存：儀器應放在通風、陰涼、幹燥（相對濕度小于80％）、室溫環境下保存。若長期不使用應定期通電開機檢查。

• 注意：本儀器為精密儀器，内有高壓電路，請勿擅自将儀器拆開，否則可能危及人身安全和損壞儀器！

2.4充電器及充電電池使用說明

每台儀器配兩塊鎳氫充電電池和一台專用充電器。

充電電池可以直接為超聲儀供電，每塊電池充滿電後可使用2～3小時(受顯示屏背光狀況影響)，随着充放電次數的增加充電電池連續工作時間會有所減少。

儀器電源指示燈為綠色時表示電池中的電量充足；變成橙色表示電池電量不足；變紅時表示電量嚴重不足，此時應及時進行數據存盤并更換電池或改用交流供電電源供電，否則儀器會自動關機，造成未保存數據丢失。

充電器用于為随機配備的充電電池充電，本充電器允許單獨給一塊充電電池充電（兩充電插孔任選）或兩塊充電電池同時充電。充電器外觀如圖2.3所示。兩個充電插孔工作相互獨立，分别有對應的指示燈表示其工作狀态：紅燈常亮表示充電器處于帶電狀态、綠燈常亮表示充電器處于充電狀态、綠燈滅表示充電電池已充滿。

圖2.3充電器示意圖

充電操作步驟：

1. 将充電器電源插頭插入220V交流電源插座，此時兩個紅色指示燈亮；

2. 将待充電的充電電池的插頭插入充電器的充電插孔，可分别插入一塊或兩塊充電電池，無順序要求，插入後立即開始充電，此時進行充電的插孔對應的綠色指示燈亮（指示燈1、2對應充電插孔1，指示燈3、4對應充電插孔2）；

3. 充滿沒電的電池大約需要8～10小時，電池充滿後相應的綠色指示燈滅，此時可以拔下充電電池；

4. 所有充電電池都充滿後，要先将充電電池從充電器上拔下來，再将充電器電源插頭拔下，切斷220V交流電源。

注意事項：

1. 充電器斷電後，不應再與充電電池相連，否則會使充電電池放電；

2. 充電過程中，充電電池和充電器會有一定發熱，屬正常現象，應保持通風散熱；

3. 充電後的電池應及時使用，否則電池内部電路會逐漸消耗電量，影響使用時間。

4. 充電器輸入為220V交流電源，輸出為+16.5±0.3 V直流電。

5. 禁止将電池短路或靠近高溫熱源；禁止使用其他電池、電源為本儀器供電；禁止使用其他充電器為本儀器所配電池充電。

2.5使用前的準備工作

1. 連接換能器

在儀器發射口與接收口（1或2）分别連接發射、接收換能器。對于非互換性的換能器，注意不要将發射、接收換能器接反，以免損壞設備！

2. 連接電源

1.用交流電源

将交流供電電源插頭插入220V交流電源插座，圓頭插頭一端插入儀器電源插座。

2.直流電池供電

直接将儀器電池的圓頭插頭一端插入儀器電源插座。

3. 開機

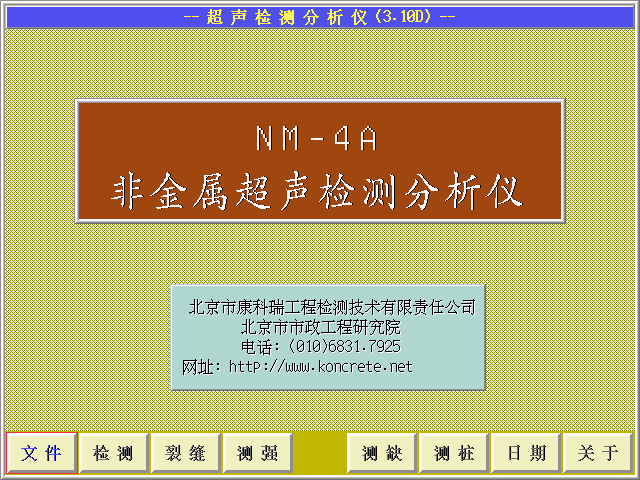

按下儀器電源開關，電源指示燈顯示綠色，并發出“嘀”的響聲，幾秒鐘後，屏幕顯示系統主界面。（見圖2.4）

圖2.4系統主界面

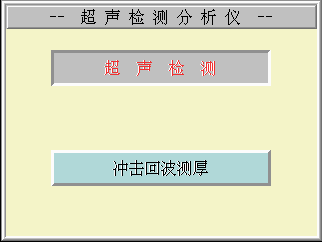

若配置有測厚功能，則開機進入選擇窗口(如圖2.5所示)，用、鍵選中超聲檢測後按确認鍵才出現圖2.4所示的界面。

圖2.5選擇窗口

注：如需使用“沖擊回波測厚”功能，需另行購置沖擊回波測厚軟件。

3. 儀器功能介紹

本章介紹儀器的各主要功能構成、鍵盤、按鈕操作方法、英文字母輸入方法、文件類型、測點序号等基礎知識，有關更為詳細的内容及操作方法見第四~七章。

1. 本儀器主要功能：

本儀器主要有聲參量檢測、文件管理和數據分析處理三個主要功能。

1. 文件管理部分用于對現有的各種類型文件進行查看、删除、調用，同時可以進行文件傳輸、設置默認路徑、建新目錄、查看存儲空間、選擇打印機類型等操作；

2. 聲參量檢測部分用于現場聲參量檢測、原始數據及波形的存儲和打印；

3. 數據分析處理部分用于對原始數據進行分析處理及分析結果的保存和打印。

儀器啟動後自動進入系統主界面，如圖2.4所示。各項功能按鈕的含義見表3.1。

表 3.1

2. 鍵盤：

本儀器鍵盤由24個操作鍵組成，各按鍵的用途根據儀器所處的狀态不同而有所不同，簡要介紹如下：

表 3.2

3. 功能按鈕區按鈕的操作：

屏幕上的功能按鈕區一般由8個或10個按鈕組成，這8個（或10個）按鈕從左到右按順序分别對應着數字鍵1～8（或1～9 和0），按數字鍵可實現相應的按鈕操作。

4. 英文字母、符号的輸入方法：

本儀器用“0～9” 10個數字複合鍵來完成26個英文字母和常用符号“：”、“\”、“*”的輸入。每個數字鍵上面印着三個字母或符号，比如數字鍵1上面印着三個字母A、B、C，在需要輸入字母時（比如字母A），須快速連續按下1鍵，在參數輸入框的光标處就會連續出現“1”、“A”、“B”、“C”，當找到要輸入的字母“A”後，停止按鍵即可。需要連續輸入相同或在同一數字鍵上的字母，則輸入第一個字母後稍微停頓一下才能輸入下一個字母，如：要輸入字母“AB”，則先快速按兩下1鍵出現字母“A”後，略等片刻再快速按兩下1鍵輸入第二個字母“B”。

數字鍵與字母的對應關系如下表：

表 3.3

另外，如果要輸入“+”、“-”、“.”可以直接按面闆上的按鍵+鍵-鍵和>.鍵。

5. 本儀器涉及的文件類型有以下幾種：

本儀器涉及的文件類型如表3.4所示：

表格 3.4

注：用戶在定義文件名時，文件名長度不要超過8個字符，擴展名全部是自動追加的，用戶不需輸入。

6. 測點序号的說明

測試的過程中儀器會自動賦予每個測點一個“測點序号”，用來标識各測點。如：001-01，“001”是主序号，“01”是副序号。測試文件第一個測點序号都是“001-01”，在随後的測點中副序号遞增、主序号不變，直到副序号增至參數設置中預置的“副序号最大值”時，下一個測點序号的主序号增1、副序号變為“01”，随後還是副序号遞增、主序号不變直到副序号增至 “副序号最大值”，以此類推。例如“副序号最大值”為02，則各測點的序号依次是：001-01，001-02，002-01，002-02，003-01……。

系統默認的“副序号最大值”是01，允許的“副序号最大值”的最大值為99，每個文件最多包含512個測點。這種主-副序号的二級計點方式可以使用戶靈活地記錄測點，以便與被測實體的測點位置相對應，且便于數據的分析處理。例如：在測強時可将主序号設置為測區數、副序号設置為測區内測點數；不密實區或空洞測試時，可将主、副序号分别設置成測試網格的行、列數；灌注樁混凝土檢測時，若進行平測和斜測，則副序号宜設置為01，以便測試過程中進行加密測試。

3.7 軟件升級

升級方式為并口升級。

操作方式：

1. 在儀器關機狀态下用專用并口線将儀器的傳輸口與計算機的并口連接起來

2. 開啟儀器進入主界面後，按下關于按鈕，使儀器進入升級狀态，出現如圖3.1提示界面。此時可在計算機上做升級文件操作（詳細操作方法見“Windows分析處理軟件使用說明”的相關章節。

3. 升級完成後要重新啟動儀器。

如圖3.1  升級提示界面

3. 聲參量檢測

本章介紹現場聲參量檢測過程中的儀器操作方法，包括進行測試時的界面、參數設置、單通道及雙通道的聲參量測試方法、頻譜分析的方法、測試數據的存盤和打印。

1. 聲參量檢測界面

在主界面（圖2.4）按檢測按鈕進入超聲檢測狀态(圖4.1的(1))，圖4.1所示分别是單通道和雙通道測試時的界面。

（1）單通道檢測                   （2）雙通道

圖4.1超聲檢測界面

1. 測試參數區：

1. 顯示通道号；

2. 顯示當前文件名；

3. 顯示當前測點序号；

4. 顯示當前測點位置（聲波透射法測樁或“一發雙收”測樁、測井時用）；

2. 測試數據區

1. 檢測數據區顯示當前測點的自動判讀首波聲時、幅度以及波形的主頻（須在參數設置中的“組合參數”項中選中了“T.A.F”）；

2. 遊标數據區顯示當前測點的由人工通過遊标判讀的聲時、幅度值（詳細操作方法見4.16）；

3. 波形顯示區

也稱波形窗口，在采樣時顯示動态波形，采樣結束後顯示靜态波形，如4.2圖所示。

圖4.2波形顯示區

①—屏幕幅度的刻度，靠左顯示的數字為參數設置中設置的首波控制電平（圖中為4），用于控制儀器自動調整首波幅度到此位置附近。

②—首波控制線，波幅在兩條首波控制線之間的波形被儀器自動認定為噪音信号，在進行首波自動判讀時，要求首波幅度要超出首波控制線（動态采樣時可用、調整首波控制線的位置，也可用 + 、 - 調整信号的波形幅度）。

③—波形窗口的中線，稱為基線。

④—波形窗口内第一個顯示點在所采波形中的位置。

⑤—波形窗口内最後一個顯示點在所采波形中的位置。

4. 聲時/聲速曲線區

聲時/聲速曲線區用于實時顯示聲時曲線或聲速曲線。

聲時曲線：測點－聲時曲線（縱坐标為聲時與所有已測測點聲時平均值的比值）；

聲速曲線：測點－聲速曲線（縱坐标為聲速與所有已測測點聲速平均值的比值）。該區域有下列幾種用途：

1. 單通道測試：顯示當前通道的聲時曲線；

2. 雙通道一發雙收單孔測試：顯示聲速曲線；

3. 其他雙通道測試：分别顯示兩通道的聲時曲線；

注：當在參數設置中将“測距1”設為0，“測距2”設為某一非0測距，認為是雙通道一發雙收單孔測試，且2通道的聲時大于1通道聲時，在聲時/聲速顯示區顯示聲速曲線。

5. 功能按鈕區：

按數字鍵執行相應按鈕的功能。

2. 參數設置

在超聲檢測界面下，按參數按鈕就會彈出參數設置對話框，如圖4.3所示，可以在此進行參數設置。在未退出聲參量檢測界面前參數設置将會一直保持，重新進入聲參量檢測界面時，系統會自動将這些參數重置為默認值。

圖4.3  參數設置

1. 各項參數說明

表4.1

注：聲波透射法測樁設置時須将“起點”和“間距”按現場實際參數輸入，否則無法實現加密測試功能。

2. 操作：

1. 确認：确認當前參數項的設置，并将光标移到下一個選擇項。

2. 采樣：确認當前參數項的設置，并将光标移到上一個選擇項。

3. 、：若當前域内的參數值是選擇輸入，則可用此二鍵選擇。

4. 返回：退出參數設置窗口并保存設置。

3. 調零

1. 調零操作的用途：是消除聲時測試值中的儀器及發、收換能器系統的聲延時（又稱零聲時t₀）。每次現場測試開始前或更換測試導線及傳感器後都應進行調零操作。

2. 操作方法：

用、鍵在手動和自動調零之間切換。

1. 手動調零：

1. 測試、計算零聲時

對于厚度振動型換能器（也稱夾心式或平面測試換能器），需将與儀器連接好的換能器直接耦合或耦合于标準聲時棒上，讀取聲時值，計算零聲時并将其輸入到“手動”零聲時輸入框。

式中t₀是待輸入的零聲時；

t₀^'—原來的零聲時；

t—測試所得的聲時值；

t^’—标準棒的标準聲時，若直接耦合則為0。

對于徑向振動式換能器需參照《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）附錄B的方法測試出零聲時。

2. 輸入零聲時

在檢測界面下（如圖4.1）按調零按鈕彈出如圖4.4所示的調零操作窗口。

圖4.4調零操作窗口

在“手動”參數輸入框輸入計算出的零聲時，并按确認按鈕确認（必須在光标停留在“手動”零聲時框時按确認按鈕）。此時調零操作窗口消失，零聲時設置完成。

2. 自動調零：

将與儀器連接好的厚度振動型換能器（也稱夾心式或平面測試換能器）直接耦合或耦合于标準聲時棒上，在檢測界面下（如圖4.1）按調零按鈕彈出如圖4.4所示的調零操作窗口。用或鍵将光标移至“自動”參數輸入框，輸入标準聲時值（直接耦合時為零，使用标準棒則為标準棒的聲時值），必須在光标處于此輸入框中按确認鍵，此時調零操作窗口消失，同時儀器進行采樣，調整波形使自動判定線正确判定首波位置後按采樣鍵，儀器采樣停止，并自動記錄零聲時。

注：對于雙通道調零，須分别對兩個通道進行上述操作。

4. 采樣

用采樣鍵控制儀器采集測試數據。

操作方法：當換能器耦合在被測點後，在檢測界面（如圖4.1）下，按采樣鍵儀器開始發射超聲波并采樣，儀器自動調整（或人工調整）好波形後再次按該鍵儀器就會停止發射和采樣，并顯示所測得的聲參量數值。

說明：遇到波形質量不好無法進行正确的自動判讀的情況時，可以進行人工判讀。人工判讀需要用到遊标操作，有關操作見下面的遊标操作說明部分。

5. 快速采樣

适用于被測物聲速無明顯變化且測試距離保持基本不變的情況，在快采狀态下，每次采樣時不進行波形自動調整，但可用＋、

、、進行波形幅度及位置的人工調整，這種方式的采樣速度較快，可提高工作效率。

操作方法：當已經成功的對某測點進行自動判讀後，在檢測界面（如圖4.1）下按快采按鈕，該按鈕變為灰色并且凹下，此時儀器處于快采狀态。再次按快采按鈕則儀器取消快采狀态。

6. 關閉通道

在進行聲波透射法測樁的時候，利用一個發射換能器、兩個接收換能器進行兩對聲測管同時檢測的情況下，如果兩個接收換能器所在聲測管的可測試長度不同（例如堵管使傳感器無法下行），造成某一個通道的測試要提前結束，利用此功能可将該接收通道關閉。

操作方法：按下關閉按鈕，在彈出的設置框中，用、鍵選擇要關閉的通道号，按确認鍵确認。

注：隻能關閉一個通道，通道關閉後本次測試中不能再打開，對于已關閉的通道，隻有對該通道已測部分進行複測或加密測試時該通道才會自動打開。

7. 設置空号

對于測試過程中無法測讀聲參量的測點需将該測點設置成空号，否則該點會出現異常聲參量，影響整個數據文件的分析處理結果。

操作方法：在檢測界面下（如圖4.1）按删除鍵将出現圖4.5所示的對話框。若為單通道測試，按确認鍵則當前測點置為空号；若為雙通道測試則在對話框（如圖4.5（2）所示）中要求用、鍵選擇要設置空号的通道（通道1、通道2或雙通道）。

（1）單通道空号設置              （2）雙通道空号設置

圖4.5空号設置

8. 重複測試

用于測試過程中對已存儲的聲參量可疑的測點進行重複測試。

操作方法：在檢測界面（如圖4.1）下按複測按鈕，出現圖4.6所示的對話框。如果使用單通道出現圖4.6(1)所示的對話框，用鍵盤輸入第一個需要複測的測點序号，按确認鍵，該對話框消失并返回檢測界面。如果使用雙通道則出現圖4.6(2)所示的對話框，用鍵盤在第一個參數輸入框中輸入第一個需要複測的測點序号，按确認鍵或和鍵使光标停留在下一個選擇窗口，用、鍵選擇要複測的通道号是通道１、通道２還是雙通道，選擇完畢按确認鍵，該對話框消失返回檢測界面。

此時檢測界面中的測點序号停留在第一個需要複測的測點序号（複測起點），耦合好換能器後進行采樣、存儲，所測得的聲參量将覆蓋原來存儲的聲參量，測點序号移至複測起點的下一個測點，以此類推可進行連續複測，直到取消複測或複測到已存儲的最後一個測點為止。

取消複測：在複測狀态的檢測界面下按複測按鈕，出現取消複測對話框，按确認鍵對話框消失并返回檢測界面，可以從原存儲的最後一個測點往下測試。

圖4.6複測設置

注：複測已經關閉的通道的已測部分時關閉的通道會自動打開。

9. 加密測試

加密測試用于聲波透射法測樁時對某一段已測部分的可疑段插入更多的測試點進行密集測試。

操作方法：在檢測界面（如圖4.1）下按加密按鈕，出現圖4.7所示對話框；按和鍵使光标停留在所需輸入的參數框中，用鍵盤輸入參數，加密起點序号為原來測點的須加密段的開始點序号，加密測點間距為将要進行加密的測點之間的距離（注：原測點間距必須能被加密測點整除），輸入完後按确認鍵，該對話框消失并返回檢測界面。

此時檢測界面中的測點序号停留在加密起點序号上，放置并耦合好換能器後進行采樣、存儲，測點序号移至第一個加密點，以此類推可進行連續加密測試，直到取消加密測試。

圖4.7加密測試設置

取消加密：在加密狀态的檢測界面下按加密按鈕，出現取消加密對話框，按确認鍵對話框消失并返回檢測界面，将從已經存儲的最後一個測點往下測試。

注：加密測試時對于已關閉通道的已測試部分同樣進行測試，此時該通道自動打開。雙通道測試時，必須雙通道同時加密測試。另外，加密測點間距必須能整除正常的測點間距。

10. 打印

用于打印當前通道數據文件中的數據或屏幕波形。

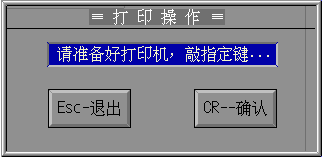

操作方法：在檢測界面（如圖4.1）下按打印按鈕，會彈出選擇窗口（如圖4.8所示），正确連接好打印機并放好打印紙後，按1鍵打印數據，按2鍵打印波形。

圖4.8打印操作

11. 存儲波形

用于在測試過程中将當前通道的當前波形及測試參數存成波形文件（擴展名為WW）。

操作方法：在檢測界面（如圖4.1）下按存波按鈕，會彈出輸入文件名的窗口（如圖4.9所示），輸入文件名後按确認鍵退出該窗口，并将波形文件保存到儀器中。

圖4.9波形存盤

12. 查看數據及波列

用于在測試過程中查看當前通道中的已測數據及波列。

操作方法：在檢測界面下按查看按鈕，顯示當前通道的數據列表（如圖4.10所示），此時可按、鍵翻閱，或按返回鍵退回到檢測狀态，如果在參數設置中選擇了存波，此時還可以按确認鍵查看波列，并進行波列操作，有關波列的詳細操作見第六章。

圖4.10查看已測數據

13. 數據存盤

用于将測試參數及各測點的聲參量作為一個數據文件存儲于儀器中，以便斷電保存及後續處理。

操作方法：第一個測點采樣完畢後，按确認鍵會彈出如圖4.11所示的對話框，要求輸入工程名稱、文件名，此時光标停留在工程名稱輸入框中，用鍵盤輸入工程名稱。按、将光标移至文件名稱輸入框中，輸入文件存盤路徑及文件名。如果輸入的文件名已經存在，系統會給出提示，如圖4.12所示，此時如果按确認鍵則覆蓋該文件，按返回鍵可更改文件名。所有輸入完畢後按确認鍵返回測試界面，同時将數據存盤，以後每次采樣後按确認鍵可自動存盤。

注：雙通道測試時兩通道數據分别存儲于不同的數據文件中。當波形窗口内有遊标時則存儲遊标數據，否則存儲自動判讀數據。隻要數據一經存盤，就不能再進行參數設置和調零操作，除非終止當前正在測試的數據文件。

（1）單通道數據存盤                  （2）雙通道數據存盤

圖4.11數據存盤

圖4.12存盤文件名重複提示

14. 調整增益

用于動态采樣時手動調整屏幕波形的波幅大小。

操作方法：在動态采樣時按+鍵可使接收波形的幅度放大、按-鍵可使接收波形的幅度縮小。

注：使用雙通道測試時隻對當前通道起作用。可按切換鍵選中當前通道（對應的測試參數區的文件名框為深顔色），然後再進行波形幅度調整。

15. 拉伸或壓縮靜态波形

用于采樣停止後對靜态的波形拉伸或壓縮。

操作方法：當波形窗口有靜态波形時，可以用-鍵可将靜态波形成倍地壓縮，直至所有波形壓縮至一屏内。在波形壓縮狀态下，按+鍵可将靜态波形成倍地拉伸，直至原始波形大小後波形就不能再拉伸。

16. 遊标操作：

用于手動判讀首波或後續波形的聲時、幅度。每組有兩條遊标，一條是橫向的，用來讀取波幅，另一條是縱向的用來讀取聲時。單通道時有一組，雙通道時兩通道各有一組，且這兩組遊标相互獨立。

操作的方法：在靜态波形窗口中，按遊标鍵插入遊标（如圖4.13所示），用、鍵移動橫向幅度遊标至所需位置，用、鍵移動縱向聲時遊标至所需位置，遊标數據區顯示聲時及幅度讀數。對于雙通道測試，可用切換鍵可在兩通道的遊标間切換。若該通道已有遊标時，再次按遊标則取消遊标。

注：測試數據存盤時如果波形窗口内有遊标則将遊标數據存入數據文件，而不是存儲自動判讀數據。

（1）單通道手動判讀

（2）雙通道手動判讀

圖4.13遊标操作

17. 調整首波控制線

每個波形窗口有兩條相對波形窗口的中線對稱分布的直線稱為首波控制線。在自動判讀時落于兩條首波控制線之間的波形被儀器認為是噪音信号，隻有首波控制線之外的波形才被儀器認定為是正常接收的波形信号。觀察波形并将首波控制線調整到比噪聲波幅略大一點（但不能過大，否則儀器會找不到波形），這将有利于提高儀器自動判讀首波聲參量的準确性。

操作方法：在動态采樣時按鍵首波控制線的高度加大；按鍵首波控制線的高度減小。對于雙通道測試該調整隻對當前通道起作用。可用切換鍵将所要調整的通道設為當前通道。

18. 移動動态波形

用于動态采樣時使波形左右移動以便更好、更全面地觀察波形。

操作方法：在動态采樣時，按鍵可使波形向左移動，按鍵可使波形向右移動。

注：對于雙通道測試該操作隻對當前通道起作用。

19. 切換通道操作

主要用于雙通道測試時，在兩通道之間進行切換（采樣和不采樣時都可用），即使通道1和通道2交替成為“當前通道”，以便對該通道進行操作（如動态采樣時+、-鍵用于調整當前通道的波形幅度，、鍵左右移動當前通道内的波形等）。

操作方法：按切換鍵，測試參數區的文件名框為深顔色的通道為當前通道。

20. 調整基線

用于波形中線與波形窗口中央的基線有明顯偏差時，将波形中線調整到波形窗口中央的基線位置，可以提高測試結果的準确性。

操作方法：在動态采樣狀态下，當波形中線與波形窗口中央的基線有明顯偏差時，按0鍵即可進行基線自動調整。

21. 頻譜分析

用于對超聲采樣獲取的靜态波形進行幅度譜分析。可以對從采樣起點開始的1024個采樣點進行分析，也可對屏幕範圍内的時域波形中加窗口對指定波形段分析。分析過程采用FFT算法，速度較快。雙通道時隻對當前通道的波形進行分析。

操作方法：在檢測界面或讀入波形文件（擴展名為WW）後的類似界面内，按頻譜按鈕則對當前波形的前1024個采樣點進行FFT運算，并将幅度譜圖顯示在頻譜窗口内，同時顯示自動計算的主頻和頻率分辨率，如圖4.14所示。

圖4.14頻譜分析界面

頻域/時域切換：頻譜分析界面中主要有兩窗口：時域窗口和頻域窗口。遊标操作隻對當前窗口進行，進入頻譜分析界面的時候，是将頻域窗口作為當前窗口，按切換鍵可在兩個窗口間切換。當前窗口為時域窗口時在頻域遊标數據的位置顯示“時域”标記。當前窗口為頻域窗口時，如果頻域有遊标則顯示遊标位置的頻率值，否則顯示“頻域”标記。

頻域遊标：當前窗口為頻域窗口時，按下遊标鍵可以在頻域窗口内插入遊标，可用、鍵移動遊标，在頻域遊标數據位置會顯示當前遊标位置的頻率值。按采樣鍵，可将遊标保留在頻域窗口内，同時在保留的遊标旁顯示該位置的頻率值，如圖4.14所示。

時域加窗頻譜：将時域窗口置為當前窗口，再按遊标鍵可以在時域窗口内插入遊标，可用、鍵移動遊标，在時域遊标數據位置會顯示當前遊标位置的聲時值。按采樣鍵，可将遊标保留在時域窗口内，最多可以保留兩條遊标。通過在時域保留兩條遊标可以在時域窗口内分出一個隻包含部分波形的窗口，此時再按頻譜鍵會重新進行頻譜分析，不同的是這時頻譜分析的對象是在這個分出的窗口中的采樣點。由此産生的幅度譜圖是對應該段時域波形的幅度譜。

打印頻譜：在頻譜分析界面下，按打印按鈕可以打印幅度譜圖。首先彈出窗口詢問是否進行打印操作，将打印機連接好并放好打印紙後，按确認按鈕開始打印，按返回不進行打印（如圖4.15所示）。打印完幅度譜圖後會詢問是否打印時域波形，按确認打印，按返回結束打印操作。如果時域或頻域窗口中保留有遊标，打印的時候會一起打印出來。

圖4.15打印頻譜提示

圖4.16打印時域波形提示

保存頻譜：在頻譜分析界面下，按存波按鈕，可以将頻譜分析結果保存到指定名稱的頻譜文件中（擴展名為FF）。

3. 文件管理

本章詳細介紹文件管理模塊的界面、功能及操作方法。

1. 文件管理模塊的界面

在主界面（如圖2.4所示）按文件按鈕即進入文件管理界面，如圖5.1所示。

圖 5.1文件管理界面

各部分的作用是：

1. 标題欄：顯示超聲儀當前工作目錄和文件名；

2. 主顯示區：顯示數據文件内容、幫助信息等；

3. 文件列表區：顯示當前目錄下指定類型的文件的列表；

4. 功能按鈕區：調用文件管理模塊的各項功能。

2. 文件管理模塊的功能

文件管理模塊主要功能是：

1. 設置默認的用戶操作目錄；

   1. 對各類文件進行查看、讀入、删除等操作；

   2. 新建或删除用戶目錄；

   3. 與通用計算機進行文件傳輸；

   4. 查看存儲空間；

   5. 選擇打印機類型。

下面分别介紹：

1. 修改系統默認路徑：

用于修改系統默認路徑，以便對該路徑（目錄）下的文件進行查看、讀入、删除等操作，并且将其作為分析軟件的默認路徑。

操作方法：在文件管理模塊主界面（如圖5.1所示）下按路徑按鈕，則光标停留在文件管理界面的标題欄中，用鍵盤輸入路徑名後按确認按鈕。如果标題欄中顯示的是要設置的路徑，則表示默認路徑修改成功；反之則表示修改失敗。若所設置目錄不存在，則系統會給出提示，要求先建立該目錄（操作方法詳見5.2.7節）。

注：最後一層路徑後面的“\”寫不寫都可以。

2. 查看文件：

用于查看系統默認路徑下的各種文件。

操作方法：在文件管理界面（圖5.1）下，按數據按鈕則顯示該路徑下的數據文件名列表，可按、鍵翻頁浏覽，此時若按返回鍵則退回到文件管理界面。

同樣在文件管理界面下按波列、波形或全部按鈕，分别顯示該路徑下的波列文件名、波形文件名或全部文件名及子目錄的列表。讀取文件時，文件按時間倒序進行了排序，方便了用戶的操作。

3. 讀取數據文件：

用于讀取某個數據文件到測試界面，以便進行該文件的繼續測試或打印。

操作方法：首先參照5.2.2操作方法，将光标停留在需要讀取的數據文件上，按确認鍵，此時右邊顯示框中顯示該數據文件的測點數據列表（若一屏顯示不下可按、鍵翻頁）。再按确認鍵讀入此文件并返回到文件管理界面，也可按返回鍵返回到查看數據文件界面，選擇其他數據文件。如果讀入了數據文件并返回到文件管理界面，需按返回按鈕返回到系統主界面（如圖2.4），再按檢測按鈕進入檢測狀态，将存儲的數據文件讀入到檢測狀态中。這時可以接着讀出的數據文件繼續進行超聲測試，也可以将測試數據打印出來。

上述操作中，如果所讀的數據文件是通過雙通道測試産生的兩個數據文件中的一個，并且測試時沒有進行“關閉通道”的操作，進入檢測界面時會出現一個對話框（圖5.2所示），詢問是讀出雙通道測試的兩個數據文件繼續進行雙通道測試或打印，還是隻對某一通道的數據文件進行測試或打印，此時可按、鍵在“雙通道”、“通道1”和“通道2”間進行選擇，按确認鍵确認選擇結果并進入到檢測界面。要特别注意的是如果此時沒有選擇“雙通道”以後再讀入該數據文件将無法選擇“雙通道”測試。

圖5.2讀取數據文件後選擇通道号

4. 讀取波列文件：

用于讀取某個數據文件到測試界面，以便進行該文件進一步操作。

操作方法：在文件管理界面（圖5.1）下，按波列按鈕，在文件列表區顯示波列文件列表，按、鍵選擇波列文件，按确認鍵顯示波形列表，有關波形列表的操作參見第六章。

5. 删除文件：

用于删除一個或多個文件及子目錄。

操作方法：參見5.2.1和5.2.2節的方法列出文件或子目錄列表，按、鍵将光标移動到要删除的文件或目錄處，按采樣鍵，在該文件名或目錄名的左邊會出現一個“*”，表明此文件或目錄已經被選中（按下采樣鍵後光标會自動跳到下面的文件或目錄上）。繼續選取直到把當前路徑下的所有要删除的文件和目錄都選中，按删除鍵删除所選文件和目錄。在删除前系統出現警告提示對話框，此時如果按返回鍵會取消删除操作，按确認鍵将所選文件删除；由于删除目錄時會将該目錄及其包含的所有文件和子目錄同時删除，所以在每删除一個目錄時系統都會出現警告對話框，此時如果按返回鍵會取消删除該目錄的操作，按确認鍵則将該目錄删除。

注：文件和目錄被删除後無法恢複，做此操作時必須格外小心。确定所删除的文件已經沒用或已經傳輸到計算機中。系統無法删除根目錄、系統文件目錄，也不能删除可執行文件及其它系統文件。

6. 傳輸文件：

用于将儀器存儲的數據傳輸到計算機機上進行備份或用Windows環境下的分析處理軟件對測試數據進行分析處理，本儀器可以進行串口傳輸、并口傳輸、且支持usb傳輸。

操作方法：

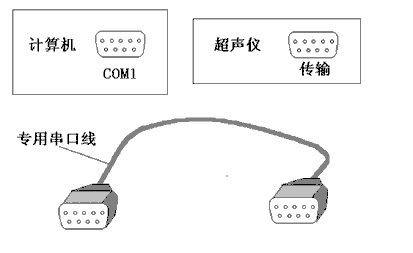

1. 在儀器關機狀态下用專用傳輸線（串口線或并口線）将儀器的傳輸口與計算機的串口或并口連接起來，如圖5.3所示；

圖5.3數據傳輸

2. 打開儀器，在文件管理界面（如圖5.1所示）下按下傳輸按鈕則進入選擇傳輸方式的界面（如圖5.4）,選相對應鍵盤上的數字，用戶選擇傳輸方式後則進入文件傳輸等待狀态，此時可在計算機上做傳輸文件操作（詳細操作方法見“Windows分析處理軟件使用說明”的相關章節。

5.4 傳輸選擇界面

3. 如果想中斷傳輸或傳輸已結束，根據提示信息可退出文件傳輸狀态。

注：如用USB進行傳輸，詳細操作見自動聲測系統數據處理軟件用戶手冊，這裡不做詳細說明。

7. 新建文件目錄：

用于建立新的文件存放目錄并将其設置成當前目錄。

操作方法：在文件管理界面（圖5.1）下按建目錄按鈕，可在“标題欄”中輸入待建目錄的目錄名（要包括完整的路徑如：C:\DAT\TEST），輸好後按确認鍵即可建立該目錄，同時自動将此目錄設置成默認路徑；

注：新建目錄的上級目錄必須存在。

8. 查看存儲空間：

在剛進入文件管理狀态時主顯示區顯示當前存儲空間的使用狀态（如圖5.1所示），根據顯示的可用空間大小，用戶可以決定在檢測前是否删除以前所存儲的文件，以便留出足夠用的存儲空間。

9. 選擇打印機類型：

此功能允許用戶通過按9鍵在系統支持的兩類打印機間進行選擇。系統所支持的打印機類型為：

1. Epson系列及其兼容噴墨或針式打印機；

2. HP系列及其兼容激光打印機。

具體打印機類型請參見附錄1中的介紹。

第六章、波列文件操作說明

本章主要介紹波列文件的操作界面及操作方法。

1. 波列文件的操作界面

波列文件是在檢測狀态下、存儲各測點聲參量數據的同時存儲的與各測點相對應的波形而形成的文件。每個測點的波形存儲長度均為512個采樣點。波列文件與其數據文件相對應且保存在同一目錄下，一般情況下它們是同名的，波列文件的擴展名為WS。調出波列文件後的波形列表界面如圖6.1 所示，可分為标題欄區和波形列表區：

圖6.1波形列表界面

1. 标題欄：标題欄中除了“波形列表”标題外還有3個設置參數項和3個狀态顯示項；

表6.1

2. 波形列表區：排列顯示波列文件中的各測點的波形，排列方式為各波形縱向橫排，在顯示區從左往右按序号遞增排列，波形起點在顯示區的下方。

2. 波列文件的操作：

圖6.2波形列表的幫助窗口

按1鍵可以看到聯機幫助窗口（如圖6.2所示），功能介紹見表6.2：

表6.2

波形回放操作說明：

波形回放就是将波列文件中的某測點的波形讀取出來，重新進行分析，從而确定原來的聲參量判讀結果是否準确。此功能隻能在單通道測試狀态且在參數設置中選擇了“存波”時才有效。操作方法如下：

1. 将數據文件讀出，在檢測界面通過查看功能進入波列界面。

2. 在波列界面中以虛線顯示的波形為當前波形，可用6、7鍵更改當前波形，在波列界面的右上角顯示當前波形對應的測點序号（如果波形很多可通過更改波列頁号查找）。

3. 選好波形後，按采樣鍵，即可将當前波形調出并回放到測試狀态。

4. 系統首先會進行自動判讀，用戶亦可通過插入遊标進行手動判讀。

5. 按确認鍵可将判讀數據（自動或手動）存儲到數據文件中，覆蓋原來的數據。存盤後可繼續進行超聲測試或其他操作。

7. 分析處理軟件

儀器内部裝有分析處理軟件包，可在現場對數據進行分析處理。本章将詳細介紹分析處理軟件包的功能及使用方法。

1. 超聲分析處理軟件的主要功能

1. 分析處理軟件主要包括四個部分：

1. 超聲回彈綜合法檢測混凝土抗壓強度分析，簡稱測強分析；

2. 超聲法檢測混凝土内部不密實區和空洞分析，簡稱測缺分析；

3. 聲波透射法基樁完整性檢測分析，簡稱測樁分析；

4. 單面平測法裂縫深度檢測分析，簡稱測縫分析。

由系統主界面可以直接按測強、測缺、測樁、裂縫按鈕進入相應的分析處理軟件。

2. 分析處理軟件的處理對象：

讀入數據文件(擴展名為“TT”)并輸入必要的參數後，分析處理軟件可自動進行測縫、測強、測缺或測樁分析（處理方法及過程符合《中國工程建設标準化委員會标準》中的相關規程中的規定），得出分析處理結果，并可通過儀器的打印口與打印機相連，将分析處理結果打印出來。

3. 分析軟件使用與建立的文件的擴展名的規定：

各種文件的擴展名的規定見表7.1，這些擴展名文件在存儲的過程中是自動加入的，不需人工輸入設置。

表7.1

2. 超聲回彈綜合法檢測混凝土強度分析軟件

1. 概述

本軟件根據《中國工程建設标準化委員會标準“超聲回彈綜合法檢測強度技術規程”》(CECS 02:88) （以下簡稱“測強規程”）編制，适用于低頻超聲儀和中小型回彈儀按超聲回彈綜合法檢測建築結構和構築物的普通混凝土抗壓強度。

本軟件提供強度曲線類型

1. 規程曲線——由《測強規程》提供

粗骨料為卵石：

粗骨料為碎石：

2. 地區曲線——由用戶使用地區确定。

例如：北京地區曲線：

粗骨料為卵石：

粗骨料為碎石：

3. 專用曲線——由用戶自行确定并輸入系數。

2. 分析軟件的共同特點

測強、測缺、測樁這三個分析軟件的界面結構相同，操作方法相似，本節以測強分析軟件界面為例介紹其共同之處。

1. 在主界面下按測強按鈕，進入測強分析處理界面如圖7.2.1所示。

1. 數據、結果文件名區：區域的左邊顯示待處理的數據文件的文件名，當選擇多個數據文件時則顯示選擇的文件個數；分析結果文件的文件名顯示在右邊，系統默認的結果文件名與數據文件名相同且路徑也相同（擴展名不同）；

2. 參數區：設置并顯示計算參數；

3. 提示區：實時顯示有關當前操作的幫助信息；

4. 功能按鈕區：通過按鈕可以調用相應功能。

圖7.2.1測強分析軟件界面

2. 分析處理的步驟：

1. 進行參數設置；

2. 剔除明顯異常測點（隻有測缺和測樁分析處理時有）；

3. 進行計算；

4. 校核數據；

5. 推定（隻有測強有）；

6. 結果文件的存盤及打印；

3. 參數設置：在分析軟件界面（圖7.2.1）按參數按鈕，光标停留在數據文件輸入框，即可進行文件及參數輸入或選擇，每項輸入或選擇完成後按鍵進入下一選項的操作（也可按确認鍵，但此時如果正處于最後一項（測試面選項），則會結束參數設置），所有項操作完後按确認鍵結束參數設置。

4. 輸入數據文件名：有以下兩種方法。

1. 當光标停留在輸入框時，直接輸入數據文件的完整路徑名和文件名；

2. 按以下步驟操作：

1. 當光标停留在輸入框時，先輸入數據文件所在路徑（通常應将它設為默認路徑）；

2. 按鍵，如果此路徑下有數據文件就會在屏幕上顯示下拉的文件列表；

3. 用、鍵将光标移動到要選擇的文件名上并按确認鍵，文件名出現在輸入框中。若需選擇多個數據文件時，将光标移動到要選擇的文件名前按确認鍵，該文件名前會出現一個“*”表明此文件已被選中，遊标會自動跳到下一個文件名上，如果要将已選擇的文件取消，需再将遊标移動到該文件名處按确認鍵，該文件名前的“*”消失表示此文件未被選中。選擇結束後按返回鍵完成選擇。

5. 存盤操作：當前結果文件存盤。

6. 讀盤操作：讀取已經存儲的結果文件。

7. 返回操作：從當前的分析軟件中退出。

3. 單件測強分析處理

1. 參數設置

圖7.2.2單件測強參數設置

按參數按鈕進入參數設置狀态，依次設置：數據文件、結果文件、編号、日期、曲線類型、骨料類型、系數a、b、c，修正系數η、 超聲測距，測試面狀态，如圖7.2.2所示（有關操作在屏幕提示欄區内有詳細的提示）。下面分别介紹：

1. 數據文件：選擇要分析的數據文件名（參見7.2.2的4）；然後按确認鍵，光标停留在結果文件輸入框，并顯示默認的文件名。

2. 結果文件名：默認的文件名與數據文件的路徑及文件名相同（擴展名為“SS”），可以根據需要進行修改。完成後按确認鍵，光标停留在編号輸入框中并顯示默認編号。

3. 編号：默認編号與結果文件名相同，可重新輸入。按确認鍵，光标停留在日期輸入框，并顯示默認日期。

4. 日期：默認的是檢測時超聲儀内部的系統日期，可重新輸入。完成後按确認鍵，光标停留在曲線選擇框。

5. 曲線：用、選擇曲線類型—規程曲線、地區曲線、專用曲線。選擇曲線後按确認鍵，光标停留在骨料選擇框。

6. 骨料：用、選擇骨料類型—碎石、卵石。選擇完畢按确認鍵，顯示曲線系數，若選擇的曲線類型為專用曲線則光标停留在曲線系數a、b、c的輸入框中，否則光标停留在修正值輸入框中。

7. 系數a、b、c：測強曲線的參數，對于規程曲線和地區曲線是自動置入的，不可更改，對于專用曲線可在此根據需要輸入；輸入後按确認鍵，光标停留在修正系數輸入框，并顯示默認值。

8. 修正系數η：默認值為1.0（不進行修正），可重新輸入鑽芯或同條件試塊的修正系數值。按确認鍵，光标停留在測距輸入框。

9. 測距：輸入超聲測試距離，即收發換能器之間的距離，輸入完畢後按确認鍵，光标停留在測試面選擇框。

10. 測試面：用、選擇澆築面類型—澆築面、非澆築面。完成後按确認鍵，退出參數設置狀态。

11. 聲時修正：如檢測時未對超聲儀零聲時進行修正，可在此處按0鍵進行修正。

2、計算、校核與推定：

圖7.2.3單件測強計算

按計算按鈕進入測區強度換算值的計算界面(見圖7.2.3)。此時光标停留在第一測區的測距框中，可輸入測距值或默認原值。然後按确認鍵，光标停留在回彈輸入框中，此時可輸入（或計算）該測區平均回彈值，按确認鍵，計算出測區強度換算值，光标停留在下一個測區的測距框中。以此類推可輸入所有測區的測距及平均回彈值并計算所有測區的強度換算值。回彈值的輸入有兩種方式：

1. 直接輸入經過修正處理的平均回彈值。

2. 按采樣鍵彈出回彈值輸入窗口(見圖7.2.4)，依次輸入16個原始回彈值、測試角度、測試面等，按返回鍵退出回彈計算狀态，經修正後的回彈值會自動顯示出來。

圖7.2.4原始回彈值輸入窗口

計算完所有測區強度換算值後，按返回鍵退出計算狀态。可以按校核按鈕在屏幕上顯示測區數據列表供用戶檢查。在校核狀态下，可以對已置入的測區測距和回彈值加以修改，按、鍵将遊标移至需修訂的測區上，按确認鍵，在彈出的對話框中置入新的測距和回彈值，再按确認鍵退出窗口。系統自動按修改後的值重新計算該測區的強度值，按返回鍵可退出校核狀态。（若無修改，校核這步可省略。）

圖7.2.5單件測強的強度推定

确定所有測區的測距和回彈值都正确無誤後，可按推定按鈕完成混凝土強度推定值的計算(見圖7.2.5)。

注：進行推定後仍可再次校核，修改測距或回彈值，每次修改測距或回彈值後，必須從新推定，所做的修改才能在計算結果中生效。

3、結果的存盤與打印

在完成計算和推定後，可以按存盤按鈕将分析結果存為結果文件，也可以按打印按鈕将分析結果打印出來。當用戶選擇的是EPSON系列及其兼容打印機時，屏幕上會彈出一個窗口提供幾個選項，如圖7.2.6所示，用戶可根據需要選取。當用戶選擇的是HP系列激光打印機時，将不彈出選擇框，而直接将所有内容打印出來。

圖7.2.6單件測強的打印選項

4、讀取已存盤的結果文件

按讀盤按鈕，在彈出的輸入框中輸入已存在的結果文件（SS文件）的路徑及文件名，再按确認鍵即可将該文件讀出，其狀态與推定完成後相同，可再次進行計算、校核和推定等操作。

4. 按批測強處理

在批處理分析軟件的界面中，按批處理的對象是一系列單件構件處理的結果文件（SS文件），這些構件必須符合同批構件的條件。在測強分析軟件的主界面按9鍵（見圖7.2.7）可以在單件處理和按批處理功能間切換。

圖7.2.7按批處理測強分析主界面

1、參數設置

按參數按鈕進入參數設置狀态，依次設置：數據文件、結果文件、日期，有關參數設置的要求屏幕提示欄内有詳細的提示。下面分别介紹：

1. 數據文件：可以選多個單件測強（SS）文件（規程中規定不能少于10個），選擇方法參見7.2.2的4；然後按返回鍵，光标停留在結果文件輸入框，并顯示默認文件名。

2. 結果文件名：默認文件名與第一個被選的SS文件的路徑及文件名相同（擴展名不同），可重新輸入。完成後按确認鍵，光标停留在強度等級輸入框。

3. 強度等級：輸入該批構件的設計強度等級，輸入數值後按确認鍵，光标停留在日期輸入框，并顯示默認日期。

4. 日期：默認的是檢測時超聲儀内部的系統日期，可重新輸入。完成後按确認鍵，退出參數設置。

2、計算：

參數設置完成後按計算按鈕進行批構件的強度推定，即可在主顯示區顯示參與批定的各構件推定強度列表，同時結果框中顯示按批處理的強度推定結果，如圖7.2.8所示。

圖7.2.8按批處理測強計算結果

Fcue1是各測區混凝土強度換算值的平均值減去1.645倍的标準差；

Fcue2是每個構件最小的測區混凝土強度換算值的平均值；

該批構件的混凝土強度推定值取兩者中較大的。

3、結果的存盤與打印

在完成計算後，可以按存盤按鈕将分析結果存成結果文件，也可以按打印按鈕将分析結果打印出來。當用戶選擇的是EPSON系列及其兼容打印機時，屏幕上會彈出一個窗口提供幾個選項，如圖7.2.9所示，用戶可根據需要選取打印内容。當用戶選擇的是HP系列激光打印機時，将不彈出選擇框，而直接将所有内容打印出來。

圖7.2.9按批處理測強的打印選項

4、讀取已存盤的結果文件（SB文件）

按讀盤按鈕，在彈出的輸入框中輸入已存在的結果文件的路徑及文件名，再按确認鍵即可将該文件讀出。

3. 超聲法檢測結構混凝土不密實性區域分析軟件

1. 概述

本軟件根據《中國工程建設标準化委員會标準“超聲法檢測混凝土缺陷技術規程”》(CECS 21:2000)（以下簡稱“測缺規程”）編制，适用于結構混凝土局部區域内的不密實和空洞情況檢測。

在主界面下按測缺按鈕，進入測缺分析處理界面（如圖7.3.1所示）。

2. 參數設置

按參數按鈕進入參數設置狀态，依次設置：數據文件、結果文件、 構件号、日期、測距、判定值、聲時修正值，有關參數設置的要求在屏幕提示區内有詳細的提示。下面分别介紹：

1. 數據文件：選擇要分析的數據文件。選擇方法參見7.2.2的4，選擇完畢按返回鍵，該輸入框顯示所選擇的文件個數，光标停留在結果文件輸入框，并顯示默認文件名。

2. 結果文件名：默認文件名與第一個選擇的數據文件的路徑及文件名相同（擴展名為SD），可重新輸入。完成後按确認鍵，光标停留在構件号輸入框，并顯示默認構件編号。

3. 構件号：默認構件編号為結果文件名，可重新輸入。完成後按确認鍵，光标停留在日期輸入框，并顯示默認日期。

4. 日期：默認的是檢測時超聲儀内部的系統日期，可重新輸入。完成後按确認鍵，光标停留在測距輸入框。

5. 測距：輸入超聲測試距離，即收發換能器之間的距離，輸入完畢後按确認鍵，光标停留在判定值選擇框。

6. 判定值：用、選擇确定判定值的方式：内定、引用。

内定：即按照規程中介紹的采用統計的方法計算出異常值的判定值；

引用：即由用戶直接輸入已有的異常值的判定值V₀、A₀、F₀及異常點的相鄰測點的異常值判定值V₀₁、A₀₁、F₀₁。

選擇或輸入完畢，按确認鍵，光标停留在T₀輸入框。

7. T₀：如檢測時未對儀器零聲時進行修正，可在此輸入零聲時。輸入完畢，按确認鍵，退出參數輸入狀态。

圖7.3.1測缺界面

3. 剔除明顯異常點

在進行統計分析之前，可先将待分析數據中明顯異常的測點剔除掉，使之不參與統計計算，從而避免因标準差過大造成漏判。操作方法如下：

圖7.3.2剔除明顯異常點

1. 輸入完參數後，在圖7.3.1界面下按剔除按鈕，系統在主顯示區顯示各測點的聲參量列表，如圖7.3.2所示，各測點的排列順序是按照聲速由大到小排列的，最初光标自動停留在聲速最小的測點上。

2. 首先剔除聲速明顯低的測點，此時可以按、鍵移動光标選擇測點，按采樣鍵選擇聲速明顯小的測點中的聲速值最大點，X01的值顯示被選擇的聲參量值。在計算時此測點及聲速小于此測點聲速的所有測點都被認定為明顯小的數據。按确認鍵或返回鍵進入剔除幅度明顯小測點的操作。

3. 此時各測點按照幅度由大到小的順序排列，光标自動停留在幅度最小的測點上。按剔除聲速明顯小測點的方法剔除幅度明顯小的測點。

4. 如果頻率聲參量有效的話，還需進行頻率明顯小的測點的剔除，方法同上。

5. 按确認鍵或返回鍵返回測缺分析軟件主界面。

4. 計算與校核

完成參數設置或剔除明顯小數據後，在圖7.3.1界面下按計算按鈕完成對聲參量的統計計算（平均值、标準差及離差系數）、判定值計算和異常點的判定。

圖7.3.3測缺統計計算結果

首先在主顯示區顯示統計分析結果，如圖7.3.3所示，再按确認鍵或返回鍵，此時在屏幕的主顯示區顯示所有測試數據的列表，同時判定異常測點（以#标記在聲參量之後）如圖7.3.4所示。

圖7.3.4測缺判定結果數據列表

在圖7.3.1界面下，按校核按鈕可查看各測點的聲參量及測距，同時可以修改測距：按或鍵将光标行移至所需修改的測點上，輸入修改後的值，按确認鍵即可。如果要将一個構件的所有測點的測距改為另外一個值，按或鍵将光标行移至其中任一測點上，輸入修改後的值，然後按采樣鍵即可。校核完後按确認鍵返回圖7.3.1界面。

5. 結果的存盤、打印與讀取

計算結束後可以進行分析結果的存盤和打印。

在圖7.3.1界面下按打印按鈕打印結果文件，當用戶選擇的是EPSON系列及其兼容打印機時，屏幕上會彈出一個窗口提供幾個選項，如圖7.3.5所示，用戶可根據需要選取。當用戶選擇的是HP系列激光打印機時，将不彈出選擇框，而直接将所有内容打印出來。

圖7.3.5打印選擇窗口

在圖7.3.1界面下按存盤按鈕可将計算結果存儲于結果文件（SD文件）中。

在圖7.3.1界面下按讀盤按鈕，在文件名輸入框中輸入已存儲的結果文件路徑及文件名（不需要輸入擴展名），按确認鍵讀入并顯示該結果文件，其狀态與計算完成後相同。

4. 聲波透射法檢測混凝土灌注樁完整性分析軟件

1. 概述

用于混凝土灌注樁完整性進行分析。

在主界面下按測樁按鈕，出現選擇選擇規程的界面如圖7.4.1

7.4.1 選擇檢測規程

選擇按鍵1選擇建築基樁版，即自動測樁系統(V1.2D)測樁分析的軟件,按《建築基樁檢測技術規範 JGJ １０６－２００３》規程進行分析。

選擇按鍵２選擇公路基樁版，按《公路工程基樁動測技術規程 JTG/T F81-01-2004》的規程進行分析。

選擇按鍵1選擇建築基樁版進入建築基樁版測樁分析處理界面如圖7.4.2所示。

選擇按鍵２選擇公路基樁版進入公路基樁版測樁分析處理界面如圖7.4.3所示。

這個軟件的操作基本相同。

2. 參數設置

按參數按鈕進入參數設置狀态，依次設置：數據文件、結果文件、 樁号、管号、日期等。參數設置要求屏幕提示欄内有詳細的提示。下面分别介紹：

圖7.4.2建築基樁版測樁參數設置

圖7.4.3公路基樁版測樁參數設置

1. 數據文件：選擇要分析的數據文件。選擇方法參見7.2.2的4，選擇完畢按确認鍵，該輸入框顯示所選擇的文件名，光标停留在結果文件名輸入框，并顯示默認文件名。

2. 結果文件名：默認文件名與選擇的數據文件的路徑及文件名相同（擴展名為SP），可重新輸入。完成後按确認鍵，光标停留在樁号輸入框，并顯示默認樁号。

3. 樁号：默認樁号與結果文件名相同，可重新輸入。完成後按确認鍵，光标停留在管号輸入框。

4. 管号：輸入收發換能器所在的兩個聲測管的編号。按确認鍵，光标停留在日期輸入框，并顯示默認日期。

5. 日期：輸入測試日期，默認的日期是檢測該數據文件時超聲儀内部的系統日期。完成後按确認鍵，光标停留在起點輸入框。

6. 起點(H0)：第一個測點的高程。用鍵盤輸入或确認默認值（若測試時已設置，會自動通過數據文件中讀入）。完成後按确認鍵，光标停留在測距輸入框中。

7. 測距(Lp)：兩個測試聲測管外壁的最小間距。用鍵盤輸入或确認默認值（若測試時已設置，會自動通過數據文件中讀入）。按确認鍵，光标停留在間距輸入框中。

8. 間距（Ln）：相鄰兩測點的高程差，自上而下測試為負，自下而上測試為正。用鍵盤輸入或确認默認值（若測試時已設置，會自動通過數據文件中讀入）。按确認鍵，光标停留在判定方式選擇框中。

9. 判定方式：用、鍵選擇确定判定值的方式為“内定”還是“引用”。

内定：即按照規程中介紹的采用統計的方法計算出異常值的判定值；

引用：即由用戶直接輸入已有的異常值的判定值V₀、A₀、F₀及異常點的相鄰測點的異常值判定值V₀₁、A₀₁、F₀₁。

選擇或輸入完畢，按确認鍵，光标停留在T₀輸入框。

10. t0：如檢測時未對儀器零聲時進行處理，可在此處置入零聲時修正值。

輸入完畢後按确認鍵，退出參數輸入狀态。

3. 剔除明顯異常點

采用公路基樁版的分析軟件時，在進行統計分析之前，用戶可以先将待分析數據中明顯異常的測點剔除掉，使之不參與統計計算，從而避免因标準差過大造成漏判。操作方法如下：

圖7.4.4剔除明顯異常點

1. 輸入完參數後，在圖7.4.3界下按剔除按鈕，系統在主顯示區顯示各測點的聲參量列表，如圖7.4.4所示，各測點的排列順序是按照聲速由大到小排列的，最初光标自動停留在聲速最小的測點上。

2. 剔除聲速明顯小的測點，此時可以按、鍵移動光标選擇測點，按采樣鍵選擇聲速明顯小的測點中的聲速值最大點，X01的值顯示被選擇的聲參量值。在計算時此測點及聲速小于此測點聲速的所有測點都被認定為明顯小的數據。按确認鍵或返回鍵返回測樁分析軟件主界面

4. 計算與校核

完成參數設置後，在測樁分析軟件主界面按計算按鈕，可進行對聲參量的統計分析（平均值、标準差及離差系數）、判定值計算和異常點的判定。

圖7.4.5統計分析結果

首先在主顯示區顯示統計分析結果，如圖7.4.5所示，再按确認鍵或返回鍵，此時在屏幕的主顯示區顯示所有測試數據的列表，同時判定異常測點（以#标記在聲參量之後）如圖7.4.6所示。

圖7.4.6測樁判定結果數據列表

5. 深度曲線

在數據列表界面按确認鍵或返回鍵，屏幕顯示深度曲線界面，如圖7.4.7所示。

圖7.4.7測樁深度曲線

深度曲線包括三條曲線：幅度-深度曲線、速度-深度曲線和Z-深度曲線。

在深度曲線界面，按确認鍵返回到測樁分析軟件的主界面。

6. 分析結果的打印

計算結束後可以進行打印操作，在測樁軟件主界面按打印按鈕，出現如圖7.4.8的左邊所示的打印窗口，系統提供3個打印選項，可按、鍵選擇打印項，按确認鍵進行選擇項的打印。

深度曲線的打印：在打印深度曲線的之前儀器會要求用戶按确認鍵确認，在此之前，用戶可以對曲線進行調整，從而使打印結果更加直觀有效。

• 在曲線上加入遊标，标記異常區域的起止位置。

操作方法：在深度曲線界面下按、鍵移動遊标，遊标将自動出現并移動，将遊标移動到缺陷區域的起點位置後按采樣鍵，遊标保留在該位置上；移動遊标到缺陷區域的終點位置後按采樣鍵，遊标保留在該位置上，同時在這兩條遊标的側上方顯示起、止點的高程。利用該方法可以在曲線的多個異常區域進行标記。

• 可以對三條曲線的縱向顯示比例進行調整。

操作方法：在曲線的下方有曲線名稱及顯示比例系數框，按切換鍵将光标移動到要調整的曲線的名稱上，然後按+、-鍵調整曲線的幅度，直到滿意為止。

成組打印：可以将同一根樁的三個聲測剖面的深度曲線以相同比例打印在同一張紙上，這樣方便對測試結果的分析，同時也利于資料的管理。

圖7.4.8測樁打印操作

操作方法：在彈出打印窗口後按鍵，會彈出圖7.4.8中右邊的窗口，在窗口上方輸入結果文件所在路徑，按鍵即可在下面的方框内列出該目錄下的所有測樁結果文件，從中選取當前要處理的樁的三個聲測剖面的結果文件（選擇文件的方法與選擇數據文件相同），按确認鍵進行打印。

7. 分析結果的存儲

計算結束後可以進行存盤操作，在測樁軟件主界面按存盤按鈕，将分析結果保存到指定的結果文件中（擴展名為SP）。

8. 結果文件的讀取

在測樁分析軟件主界面按讀盤按鈕，按提示輸入結果文件路徑及文件名（不需要輸入擴展名），按确認鍵讀出已存儲的結果文件，其狀态與計算完成後相同。

5. 單面平測法裂縫深度檢測分析

7.5.1 概述

本軟件是根據中國工程建設标準化協會标準《超聲法檢測混凝土缺陷技術規程 CECS 21:2000》中第5章裂縫深度檢測的單面平測法（以下簡稱“測縫規程”）編制。

7.5.2現場測試時應注意的問題

測試過程須遵照《測縫規程》中的相關規定進行。測試時應将構件的不跨縫測試數據單獨保存在一個文件中，而将其所有各裂縫的跨縫測試數據保存在另外一個文件中，每條裂縫的測點數不應少于3個。

進行跨縫測試前應首先估計單條裂縫所需的最多測點數，并以此作為跨縫測試數據文件的最大副序号值，每條縫使用一個主序号值，當某條縫的測點數小于所設的最大副序号值時，以空号填補多餘的測點。例如：假設某構件上有5條裂縫，一條裂縫最多測試6個跨縫數據，則将最大副序号值設為6。那麼主序号範圍是從001到005，每個主序号值對應一條裂縫，每條縫最多有6個測點，其副序号範圍從01到06，對于測點數不足6個的裂縫以空号補齊。

圖7.5.1裂縫分析主界面

7.5.3  操作方法

在儀器主界面下按裂縫按鈕進入裂縫分析主界面（圖7.5.1所示），界面主要由标題欄、文件名顯示區、主顯示區、參數及結果區、提示區、功能按鈕區六部分組成。本分析軟件主要包括文件選擇、參數修改、計算、校核、打印、結果文件的存取（存盤、讀盤）等七項功能。

1. 文件的選擇

在進行計算、校核或打印、存盤之前，必須先選擇好待分析處理的不跨縫數據文件與跨縫數據文件。

在裂縫分析主界面（圖7.5.1所示）下按文件按鈕，彈出如圖7.5.2所示對話框，選擇不跨縫數據文件：按1鍵進入需處理的數據文件存儲路徑的設置，此時光标停留在路徑設置框中，輸入存儲不跨縫數據文件的路徑，按确認鍵路徑設置完畢（若默認路徑正确則可不進行路徑設置操作）。按2鍵，文件列表框中顯示該路徑下的所有數據文件，按、鍵将光标移至所選擇的文件上，按确認鍵選擇完畢。接着會自動出現選擇跨縫文件的數據框，依據選擇不跨縫文件的操作方法，選擇跨縫數據文件，選擇完畢按确認鍵，對話框消失，可接着進行參數設置。

圖7.5.2 讀取數據文件

2. 參數的設置

在界面的右半部顯示構件号、報告日期、初始位置、測點間距、回歸參數：（A、B、R），前四個參數顯示默認值，并可對其進行編輯修改。在裂縫分析主界面（圖7.5.1所示）下按參數按鈕，光标停留在構件号輸入框中，輸入編号後，按、鍵将光标移至所需修改的參數框進行修改，修改完後若按确認鍵保存，并退出參數設置狀态。若按返回鍵則取消所做的修改。

注：*修改後的參數需要重新計算方能生效。

*“起點”為第一對測點的間距；“間隔”為後一對測點間距與前一對測點間距的差。例如，如果“起點”為100mm，“間隔”為50mm，則第一對測點的間距是100 mm，第二對測點的間距是150 mm。

*回歸參數不能修改，隻能通過計算得出，其含義如下：

1. A：“時—距”圖中縱軸的截距或回歸直線方程的常數項，單位為 毫米；

2. B：回歸系數，即聲速，單位為 千米/秒；

3. R：相關系數；

1. 計算與校核

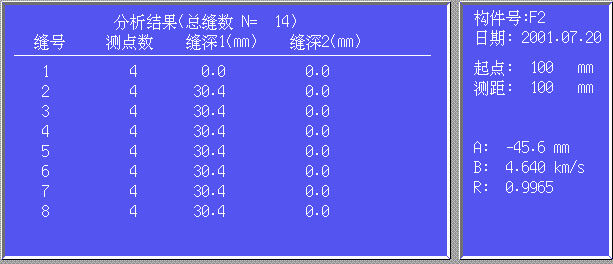

選擇好數據文件、設置參數後，按計算按鈕，則對所選擇的數據文件進行計算，并将結果列表顯示出來，如圖7.5.3所示，主顯示區顯示每條縫的最終計算結果，右邊的參數區顯示回歸結果及其他參數。每頁最多顯示8條裂縫的結果，可用、鍵翻頁查看。縫深1為按《測縫規程》5.2.3中第2條要求，自動剔除或手動剔除超差點後計算所得的結果；縫深2為按《測縫規程》5.2.3中第1條要求，根據反相點計算所得的結果，如無首波反相點，則此結果為0。

計算完之後，按确認鍵或返回鍵退出計算，可以繼續進行校核（剔除異常點或标記反相測點）、存盤或打印操作。

圖7.5.3 計算結果

在裂縫分析主界面（圖7.5.1所示）下按校核按鈕，出現如圖7.5.4所示界面，列出各條裂縫的原始數據及中間計算結果，此時可以人工剔除超差點、設置波形反相點。用、鍵将光條移至需剔除的測點上，按删除鍵則在縫深值後加一“#”号(該鍵為開關鍵，可取消選擇)，該點在計算時被剔除；用、鍵将光條移至反相的測點上，按采樣鍵則在縫深值後加一“*”号(該鍵為開關鍵，可取消選擇) ，該點被設置為反相點。如果存在多條裂縫，則按、鍵進行裂縫号選擇，每條縫的測點均可按上述方法進行剔除或反相設置。按确認鍵或返回鍵退出校核狀态。

注：*可能會看到某些測點的縫深值為-1，這是由于該測點的跨縫聲時小于不跨縫聲時，數據值不合理所緻，該測點将不參與其所在裂縫最終縫深值的計算

*校核完後，必須重新進行計算，剔除或反相設置才起作用。

圖7.5.4校核

4. 文件的存、取

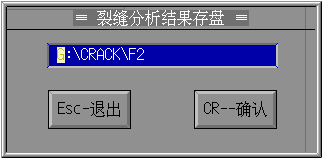

計算完之後，可以将結果存盤。在裂縫分析主界面（圖7.5.1所示）下按存盤按鈕，彈出如圖7.5.5所示對話框，要求輸入結果文件名（默認文件名為跨縫數據文件名，擴展名為LF）。按确認鍵保存，按返回鍵不保存。保存時，先檢查文件是否已存在，如存在則提示“文件已存在，是否繼續？”，如按确認鍵則覆蓋該文件，按返回鍵重新輸入文件名。

圖7.5.5 結果文件的保存

在裂縫分析主界面（圖7.5.1所示）下按讀盤按鈕，彈出如圖7.5.2所示對話框。此時，可按1鍵對路徑進行修改；按2鍵列出當前目錄下的結果文件，可用、鍵移動光條選擇所需的文件，按确認鍵則選擇有效，按返回鍵則退出；按3鍵則列出當前目錄下的子目錄名，可用、鍵移動光條選擇目錄，按确認鍵則進入所選目錄，按返回鍵則退出。

5. 打印輸出

在裂縫分析主界面（圖7.5.1所示）下按打印按鈕，彈出如圖7.5.6所示對話框，按确認鍵則開始打印，按返回鍵則不打印并退出。在打印之前用戶應注意連接好打印機，并且确認已經在軟件中設置了正确的打印機類型。

圖7.5.6打印操作

6. 退出系統

按返回鍵，則返回主界面，但在返回之前，系統會彈出圖7.5.7所示的對話框，提示“分析結果是否存盤？”，如需存盤，則按确認鍵即可存盤并退出，否則按返回鍵不存盤直接退出。

圖7.5.7存盤提示

7. 其他

在提示信息區随時都會有相應的操作提示，此外，在必要時，還會彈出類似于圖7.5.8所示的警告信息，按任意鍵即可退出。

圖7.5.8操作提示

第八章、名詞解釋

通道号： NM

4A型儀器為雙通道儀器，用戶可選擇單通道(通道1或通道2)模式或者是雙通道工作模式。

聲時/聲速曲線：在聲時/聲速曲線區顯示的曲線。聲時曲線就是以數據文件中各測點的聲時與該文件所有測點聲時值平均值的比值為縱坐标,以測點序号為橫坐标的所有測點的連線。聲速曲線是數據文件中各測點的聲速與該文件所有測點聲速值平均值的比值, 以測點序号為橫坐标的所有測點的連線。

零聲時：即系統聲時誤差的修正值, 所有測得的聲時值都要減去這個值 (由儀器自動完成)。儀器的每次使用前、更換傳感器或導線後都應進行調零操作,以獲得準确的聲時測量值。

默認目錄：是儀器進行文件的存、取操作時默認的目錄。

波形列表：測試波形的集中排列,波形縱向按序号順序排列，縱軸為聲時軸，單位是微秒(μs)。每條波形的聲時是對齊的，即任畫一橫線與所有波形的交點的聲時值相同。

快采：适用于被測物聲速無明顯變化且測試距離保持不變的情況，在快采狀态下，每次采樣時不進行波形自動調整，但可用＋、

、、進行波形顯示幅度及顯示位置的調整，采樣速度較快，可提高工作效率。

首波：接收信号中的第一個波峰（或波谷），也稱初至波。

當前通道：隻對于雙通道測試模式有效，某些時候有一些操作隻能對某一通道有效,這個通道就是當前通道，可通過按切換鍵，輪流将兩個通道設置成當前通道。

首波控制線：在屏幕的波形區，中心基線上下兩側對稱的一對橫線，進行首波自動判讀時，将落在兩條首波控制線之間的波形認為是噪音信号，隻有超出這兩條線的波形才有可能是首波。

附錄1: 本超聲儀支持的打印機

本系統支持Canon、Epson噴墨打印機及針式打印機，用戶所選用打印機必須支持DOS方式打印模式，裝好打印機後，即可進行打印。

推薦機型:

1、EPSON系列及其兼容打印機

Canon BJ-10

Canon BJ-30

Canon BJC-210SP

Canon BJC-265SP

Epson MJ-510

Epson LQ-1600K

2、HP系列激光打印機

HP 6L GOLD

附錄2: 軟件安裝及運行

本儀器所涉及的軟件的安裝程序全部包含在随機贈送的軟件光盤中，軟件的安裝、運行的具體方法見光盤中的說明。

注意事項：

1. 出廠前超聲儀的軟件已經裝好，開機可直接運行。

2. 使用中若因意外事故發生文件丢失或損壞而無法正常運行時，隻需重新安裝即可。

3.建議用戶在使用本軟件時不要運行其它程序，以免影響使用。
